风电行业防护

陆上风电

风电场无论是建设或翻新都必须考虑到恶劣自然条件和环境条件带给我们的影响，如：盐雾腐蚀、海浪载荷、工业污染、台风破坏等制约因素。
针对建设环境大气、不同类型的水和土壤造成的腐蚀，佐敦防护涂料为风电行业制定了油漆配套和相应膜厚要求的防腐系统解决方案。

内部设备

C4及以上环境

•富锌底漆
•环氧云铁中间漆
•聚氨酯面漆

C3及以下环境

•环氧底漆
•环氧面漆

叶片涂料

•聚氨酯叶片涂料

塔桶外壁

C4及以上环境

•富锌底漆
•环氧云铁中间漆
•聚氨酯面漆

C3及以下环境

•环氧底漆
•环氧面漆

塔桶内壁

C4及以上环境

•富锌底漆
•环氧云铁中间漆
•聚氨酯面漆

C3及以下环境

•环氧底漆
•环氧面漆

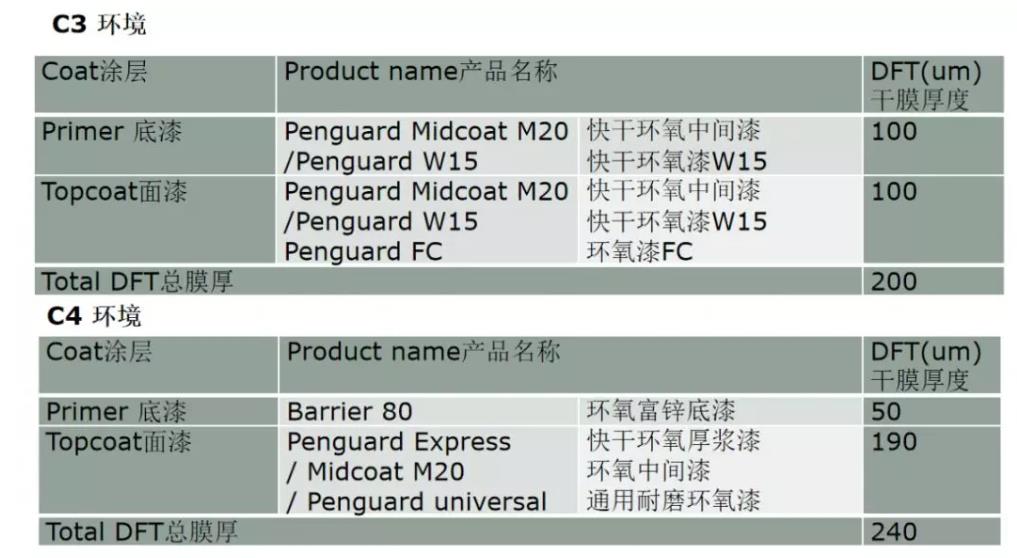

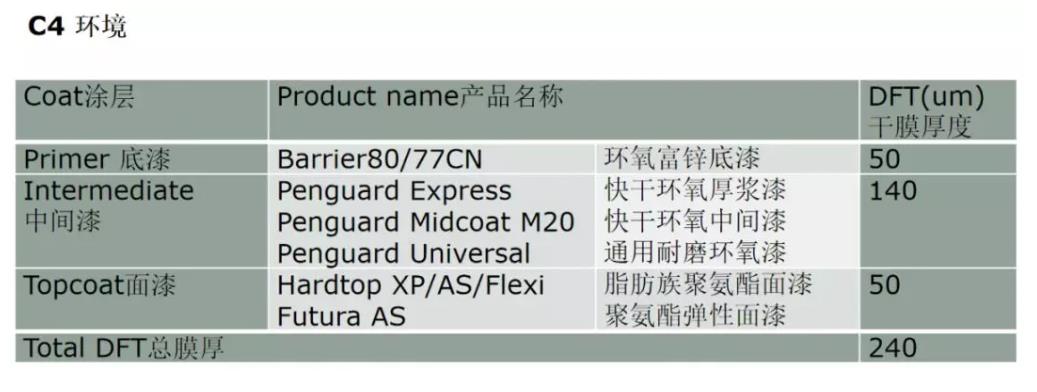

塔桶外壁对应环境配套产品

塔桶内壁及设备表面配套

风机叶片

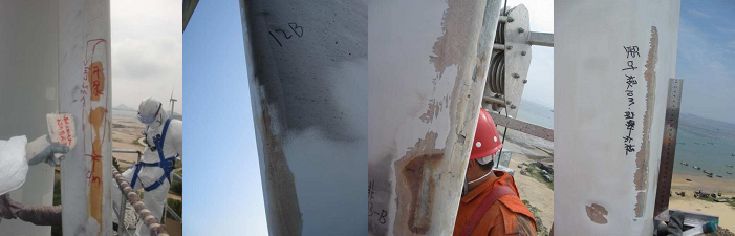

风机叶片在风场运行3-5年后，进入叶片问题高发期，前缘磨损最为常见，而最大的挑战是来自海上环境和雨蚀。一旦叶片出现问题，会导致整个风场发电量平均下降20%。

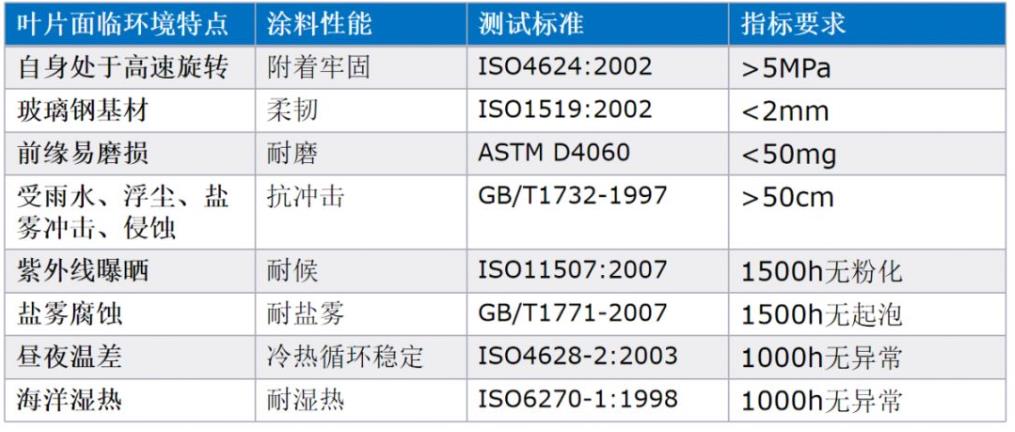

风电叶片涂料性能要求

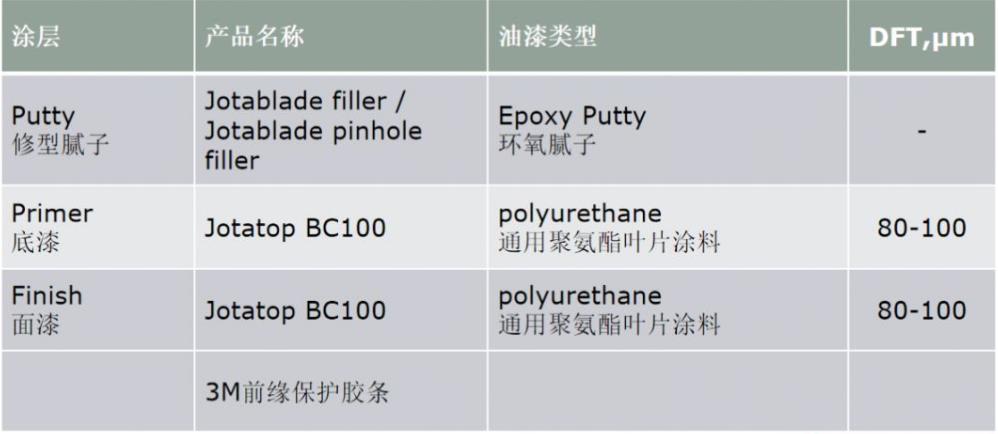

佐敦涂料为此，也准备了针对风电叶片的配套系统解决方案：

海上风电

海上风电的腐蚀防护特点：

•环境恶劣 C5-M级别

•设计寿命长，通常约为30年

•海上维修难度大，成本高

•产品、人员和工艺的可靠质量认证

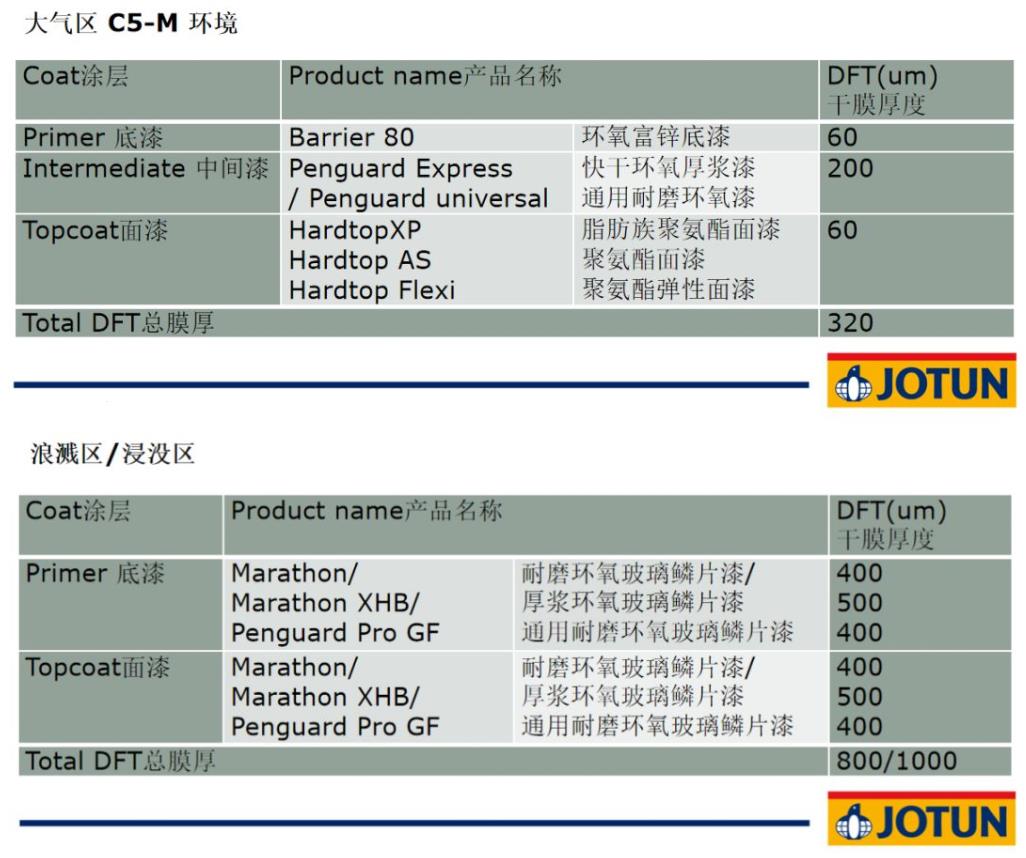

海上风电—塔桶外壁配套方案

海上风电—风电叶片配套方案

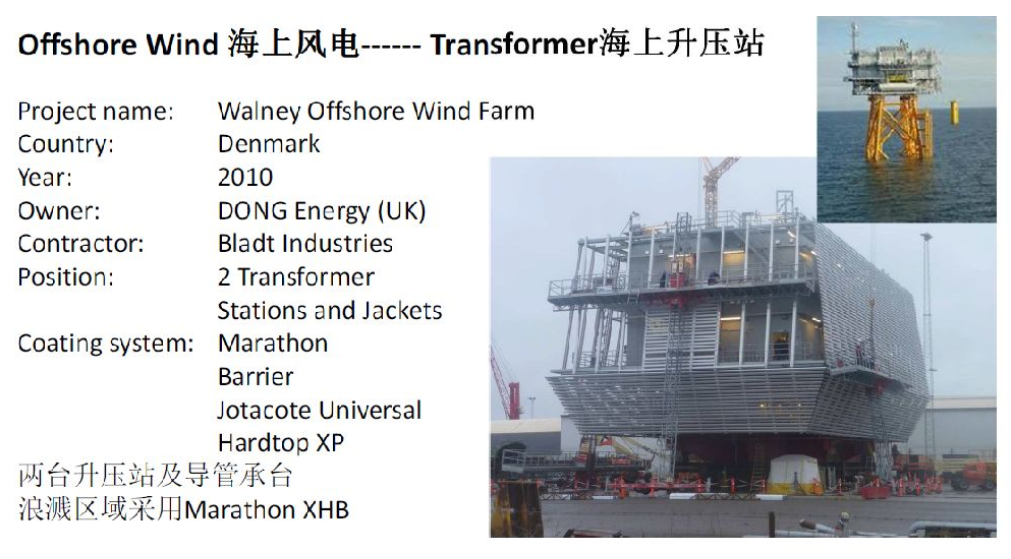

项目案例

本文出自：佐敦漆，海虹老人油漆--石家庄纳伦化工科技有限公司网址是： http://www.sjznlhg.com/kx/62.html
